Struktura otpora vakuumskog mjerača (Pirani vakuumski mjerač)

Otpornik vakumski mjerač, također poznat kao Pirani mjerač, odražava promjene tlaka na temelju promjena vruće filament otpor. Uglavnom se sastoji od mjerača i mjernih krugova. Mjerni raspon je 104 do 10-1 Pa.

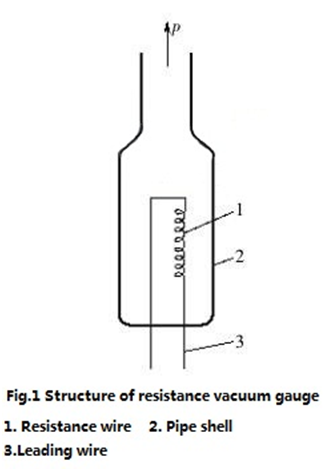

Struktura mjerača otpora prikazana je na slici 1. Valjkasta spiralna vruća žica rana s visokom temperaturom otporne na koeficijent otporna je u kućište regulatora. Oba kraja vruće žice izvode cijev za mjerenje i spojite mjernu liniju. Mjerač ljuske može biti izrađen od metala ili stakla. Metalna ljuska ima prednosti trajnosti, prikladnog uklanjanja vrućih niti, itd. Nedostaci su loša izvedba brtvljenja i visoka cijena. Staklena ljuska ima prednosti dobre brtve i nisku cijenu, a nedostatak je što se lako oštećuje.

Koeficijent temperature otpora i otpornost nekih žila za otpor koji su zavareni žice za grijanje prikazani su u tablici 4-1, među kojima se obično koriste volfram, platina i nikal. Kako bi se osigurala radna stabilnost vruće žice, osim čišćenja površine vruće žice, ponekad se nanosi tanki sloj stakla, kvarca ili tantala na površini vruće žice kako bi se izbjegla oksidacija ili kontaminacija vruće žica kada se koristi pod visokim pritiskom. Ali vjeruje se da će ova metoda povećati svoju toplinsku inerciju.

Metal: Tungsten Platinum Nikel Krom Iridij Molibden Željeznog bakrenog srebra

Temperatura otpora

Koeficijent u 0 ℃ 4,82 3,9 6,0 2,5 4,1 4,71 6,0 4,3 4,29

( ^10-3 ° C ^-1 )

Otpornost na 0 ° C 5.1 9.2-9.6 6.84 12.9 4.85 5.71 9.7 1.67 1.59

px10 ^-8 (Ω · m)

Tablica 4-1 Koeficijent temperature otpora i otpornost nekih metala
